schneider electric easypact tvs güç kontaktörleri̇
schneider electric easypact tvs serisi kontaktörler, ihtiyacınız olan temel özellikleri karşılamak için tasarlamıştır. bu seri kontaktörler, motor koruma şalterleri ve termik rölelerden oluşmaktadır.
schneider electric easypact tvs serisi kontaktörler 6a’den 630a’e kadar temel uygulamalarda genişletilmiş esnekliği ile sağladığı seçme, satın alma ve stoklama kolaylığı sayesinde ihtiyacınız olan performans için kusursuz bir denge sunmaktadır.

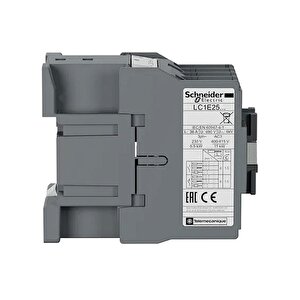

schneider easypact tvs lc1e2501m5 3p 25a 220vac güç kontaktörü
tekni̇k özelli̇kleri̇:
- direnç yükü ve motor kontrol kontaktör uygulaması için,
- ac-1 ve ac-3 kullanım kategorisi,
- 3p kutup tanımı,
- ≤690v ac 50/60hz [ue] nominal çalışma voltajı,
- 25a 55°c)-de ≤ 440v ac-3 i̇çin güç devresi [ie] nominal çalışma akımı,
- 36a 55°c)-de ≤ 440v ac-1 i̇çin güç devresi [ie] nominal çalışma akımı,
- 220v ac 50hz [uc] kontrol devresi voltajı,
- 5,5 kw -de 220…230v ac 50/60hz (ac-3) motor gücü (kw),
- 11 kw -de 380…400v ac 50/60hz (ac-3) motor gücü (kw),
- 11 kw -de 415v ac 50/60hz (ac-3) motor gücü (kw),
- 11 kw -de 440v ac 50/60hz (ac-3) motor gücü (kw),
- 15 kw -de 500v ac 50/60hz (ac-3) motor gücü (kw),
- 15 kw -de 660…690v ac 50/60hz (ac-3) motor gücü (kw),
- 3na kutup kontak düzenleme,
- 36a -de <
55°c i̇çin güç devresi [ith] klasik açık hava termik akımı,
- 250a -de 440v ac i̇çin güç devresi irms nominal kapama kapasitesi,
- 200a -de 440v ac i̇çin güç devresi nominal kesme kapasitesi,
- 240a -de <
40°c-10s i̇çin güç devresi [icw] nominal kısa süreli dayanma akımı,
- 120a -de <
40°c-60s i̇çin güç devresi [icw] nominal kısa süreli dayanma akımı,
- 50a -de <
40°c-600s i̇çin güç devresi [icw] nominal kısa süreli dayanma akımı,
- 10a gg ≤690v, 40a gg ≤690v i̇lgili sigorta değeri,
- 2,5 mohm-lth 20a 50hz i̇çin güç devresi ortalama empedans,
- 1,6w ac-3, 2,5w ac-1 kutup başına güç dağılımı,
- 690v [ui] nominal yalıtım voltajı,
- 6kv [uimp] nominal darbe dayanım voltajı,
- 10.000.000 döngü mekanik dayanıklık,
- 1.200.000 döngü ac-3 ve 300.000 döngü ac-1 elektrik dayanıklığı,
- 50hz ac kontrol devresi tipi,
- 0,85…1,1 uc 55°c çalışma 50hz kontrol devresi gerilim limitleri,
- 0,3…0,6 uc 55°c çalışma 50hz kontrol devresi gerilim limitleri,
- 95va 50hz 0,75 20°c, 95va 60hz 0,75 20°c va cinsinden kalkış gücü,
- 8,3va 50hz 0,3 20°c, 8,5va 60hz 0,3 20°c va cinsinden tutma gücü,
- 2…3w i̇çin kontrol devresi isı dağılımı,
- 12…22msn kapanışta, 4…19msn açılışta çalışma süresi,
- 1800cyc/h <
60°c maksimum çalışma hızı,
- güç devresi
1,2n.m, kontrol devresi
1,2 n.m sıkma torku,
- 1na yardımcı kontak düzenleme,
- 17v minimum anahtarlama gerilimi,
- 5ma minimum anahtarlama gerilimi,
- >
10 mohm i̇çin kontrol devresi yalıtım direnci,
- özel aksesuarlı plaka ve özel aksesuarlı din raylı montajlama,
- ce, eac, en/iec 60947-5-1, 60947-4-1 ve 60947-5-1 standartları,
- ip2x’e uygun iec 60068-2-30 koruma derecesi,
- (-20°c …. 70°c) sıcaklık dengeleme,
- (-5°</
